Hur fungerar strömbrytare för formgjuten hölje?

Artikelsammanfattning:Den här artikeln förklarar hur enKretsbrytare i formgjuten hölje(MCCB) fungerar, varför det är viktigt i moderna elektriska distributionssystem och hur man väljer, installerar och underhåller det på rätt sätt. Den tar också upp vanliga problem för kunder som överbelastningsskydd, felaktig dimensionering, störande utlösning och säkerhetsrisker i industriella och kommersiella kraftsystem.

Innehållsförteckning

• 1. Översikt över strömbrytare i formgjuten hölje
• 2. Hur MCCB fungerar
• 3. Nyckelkomponenter inuti MCCB
• 4. Fördelar och praktiskt värde
• 5. Hur man väljer rätt MCCB
• 6. Industriella tillämpningar
• 7. Underhåll och felsökning
• 8. MCCB vs andra effektbrytare
• 9. Vanliga frågor

1. Översikt över strömbrytare i formgjuten hölje

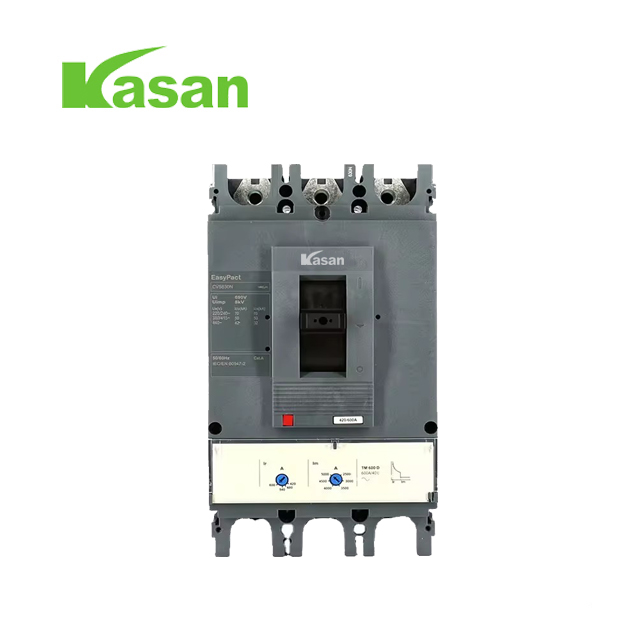

En kretsbrytare för formgjuten hölje (MCCB) är en elektrisk skyddsanordning utformad för att automatiskt koppla bort en krets när onormala förhållanden som överbelastning, kortslutning eller jordfel uppstår. Till skillnad från enkla säkringar kan MCCB:er återställas och återanvändas, vilket gör dem mycket effektiva för industriella och kommersiella elektriska system.

MCCB används ofta i kraftfördelningspaneler, motorskyddssystem och kraftiga elektriska installationer där tillförlitlighet och justerbara skyddsinställningar krävs.

2. Hur MCCB fungerar

Funktionsprincipen för en kretsbrytare i formgjuten hölje är baserad på två nyckelskyddsmekanismer: termiskt skydd och magnetiskt skydd.

• Termiskt skydd:En bimetallremsa böjer sig när för hög ström flyter under en längre tid, vilket utlöser en utlösningsmekanism.
• Magnetiskt skydd:Under kortslutning genererar en hög ström ett magnetfält som omedelbart löser ut brytaren.

Detta dubbla skydd säkerställer både långvarig överbelastningssäkerhet och omedelbar kortslutningsreaktion. Kombinationen tillåter MCCB att skydda känslig utrustning och förhindra brandrisker i elektriska nätverk.

I moderna system tillåter justerbara utlösningsinställningar ingenjörer att finjustera prestanda baserat på belastningsegenskaper, förbättra systemets stabilitet och minska onödiga avstängningar.

3. Nyckelkomponenter inuti MCCB

En MCCB består av flera konstruerade komponenter som arbetar tillsammans för att säkerställa säker drift:

Varje komponent bidrar till MCCB:s förmåga att hantera höga strömbelastningar samtidigt som säkerhet och hållbarhet bibehålls i krävande miljöer.

4. Fördelar och praktiskt värde

MCCB löser flera vanliga industriella elektriska utmaningar:

• Förhindrar skador på utrustning orsakade av överbelastning och kortslutning
• Minskar stilleståndstiden genom återställningsbar drift
• Förbättrar det elektriska systemets tillförlitlighet
• Erbjuder justerbara trippinställningar för flexibelt skydd
• Hanterar högströmsapplikationer effektivt

Jämfört med traditionella säkringssystem minskar MCCB:er avsevärt underhållskostnaderna och förbättrar driftskontinuiteten i industrianläggningar.

5. Hur man väljer rätt MCCB

Att välja rätt MCCB är avgörande för att säkerställa systemskydd och undvika störande snubbel. Nyckelfaktorer inkluderar:

• Märkström (in):Måste matcha belastningskraven
• Brytkapacitet:Möjlighet att bryta felström på ett säkert sätt
• Trip Curve Typ:Bestämmer responskänslighet
• Antal polacker:Baserat på enfas eller trefas system
• Miljöförhållanden:Temperatur, luftfuktighet och installationsplats

Felaktigt val leder ofta till för tidigt fel, överhettning eller onödiga avstängningar, vilket är vanliga smärtpunkter i industriella kraftsystem.

6. Industriella tillämpningar

MCCB används i ett brett spektrum av industrier på grund av deras robusthet och anpassningsförmåga:

• Tillverkningsanläggningar
• Kommersiella byggnader
• Datacenter
• Elfördelningspaneler
• VVS-system
• Motorstyrningscentraler

I dessa miljöer är oavbruten kraft och skydd mot elektriska fel avgörande för driftsäkerhet och effektivitet.

7. Underhåll och felsökning

Korrekt underhåll säkerställer långtidsprestanda för MCCB. Vanliga metoder inkluderar:

• Regelbunden inspektion av plintar för överhettningsskyltar
• Testar trippfunktioner med jämna mellanrum
• Rengöring av damm och föroreningar från huset
• Kontrollera mekaniskt slitage i kopplingskomponenter

Vanliga problem inkluderar:

• Besvärande snubbling på grund av felaktig dimensionering
• Underlåtenhet att lösa ut på grund av mekaniskt slitage
• Överhettning orsakad av lösa anslutningar

Tidig upptäckt av dessa problem förhindrar kostsamma systemavbrott och skador på utrustningen.

8. MCCB vs andra effektbrytare

Den här jämförelsen visar varför MCCB är att föredra i högbelastningsmiljöer där flexibilitet och tillförlitlighet är avgörande.

9. Vanliga frågor

F1: Vad är huvudsyftet med en MCCB?
Den skyddar elektriska kretsar från överbelastning och kortslutning genom att automatiskt koppla bort strömmen.

F2: Kan MCCB återanvändas efter utlösning?
Ja, MCCB:er är utformade för att återställas och återanvändas efter att feltillstånden har åtgärdats.

F3: Hur länge håller en MCCB?
Normalt 10–20 år beroende på användningsförhållanden och underhållsrutiner.

F4: Vad orsakar MCCB störande utlösning?
Felaktig belastningsberäkning, instabil strömförsörjning eller felaktiga trippinställningar.
