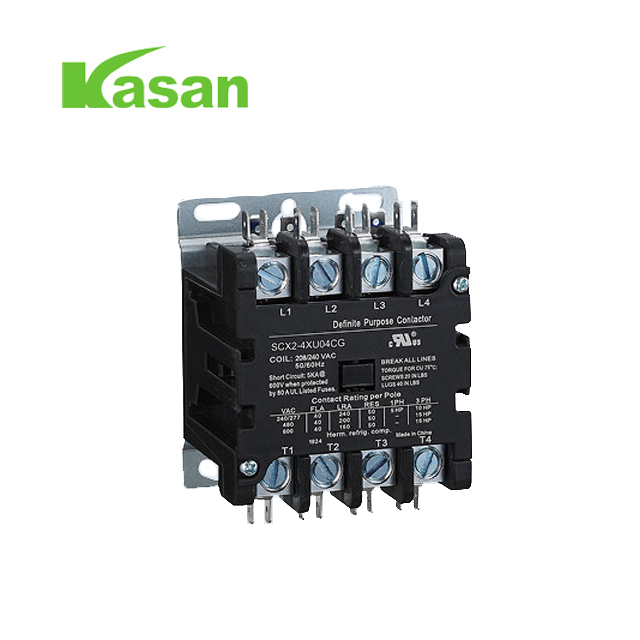

UL-verifierad 4-polig 40 AMP DP-kontaktor 120 Volt AC-spolekontaktor

Användningsområde

SCX2-serien Definite Purpose-kontaktorer är lämpliga för kommersiella applikationer inklusive luftkonditionering, kylning, resistiv uppvärmning. belysning och många andra installationer där en låg kostnad, högpresterande kontaktor behövs. Dessa enheter erbjuder flexibilitet och är designade för att möta eller överträffa

elektriska och mekaniska krav enligt definitionen av Definite Purpose Contactors standard för UL/CSA.

Elektriska kontaktdata: 20A-90A

elektriska spolevärden: 24-60oV

livslängd, 100 000 och 250 000 cykelalternativ.

Alternativ: 1,2,3,4-polig passar 24,120,240 och 480 VAC-spolar med ett brett utbud av elektriska märkskruvar,

låda eller tryckplatta anslutningar NEMA monteringsbas.

NO/NC ändbrytarsatser.

Terinations 10-32 cre 20, 25 & 30 FLA-modeller

Box Lug-40, 50, 60,75 & 90 FLA-modeller

Temperaturområde: - 40°F till + 150°F/- 40°C till +65°C

Anmärkning:

1.Toleransen för ledningskontakt utan specificerade dimensioner ska vara i enlighet med 0,2mm.2.Huvudkretsskruvens låsmoment för märkström 20-40FLA 182 poler produkter: SKRUVAR 22 IN-LBS/LUGS 40 IN-LBS Huvudkretsskruvens låsmoment för märkström 20040 20040 och PolesFLA 5040 produkter: 50 IN-LBS Huvudkretsskruvens låsmoment för märkström 75-90FLA produkter: 50 IN-LBS

Hjälpmodulens skruvlåsande vridmoment: 10 IN-LBSCoil skruvlåsande vridmoment för märkström 20-90FLA produkter: 10 IN-LBS3. Snabbkopplingsuttaget måste överensstämma med IEC60760-standarden och säkerställa tillförlitlig anslutning mellan terminal och insats, om insatsledningar används.
